5-osový CNC stroj na rezanie kameňa

Provincia Fujian Hualong Machinery Co., Ltd. je jedným z popredných výrobcov a dodávateľov 5-osových cnc rezacích strojov na kameň v Číne. S bohatými skúsenosťami vás srdečne vítame, aby ste si tu kúpili moderný 5-osový cnc rezací stroj na rezanie kameňa z našej továrne. K dispozícii sú kvalitné produkty a rozumná cena.

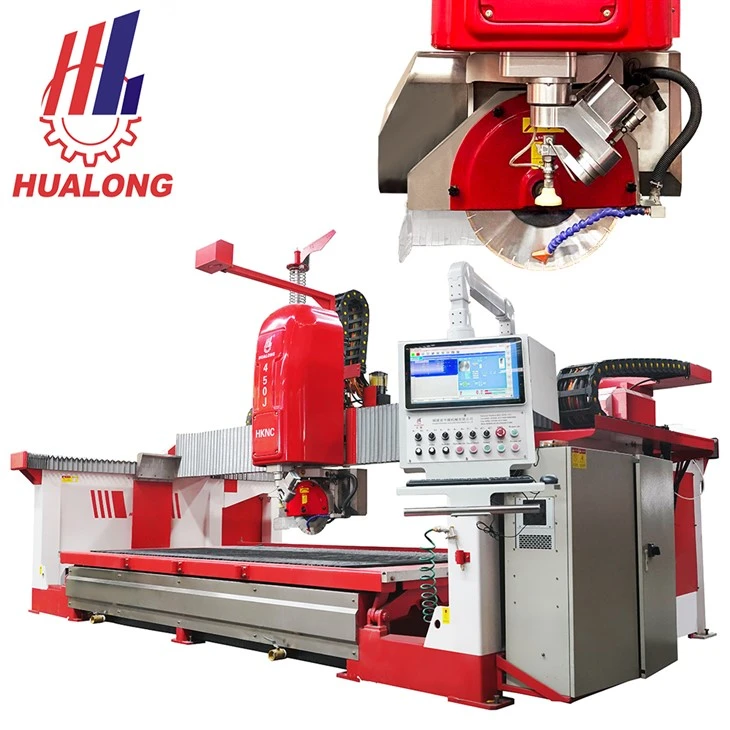

HKNC-450J je systém "Sawjet", ktorý kombinuje 5-osové CNC rezanie s 5-osovým rezaním vodným lúčom.

Štandardné rovné rezy a dimenzovanie je možné vykonávať priamo pomocou pílového kotúča, zatiaľ čo vodný lúč sa používa na výrezy drezu, krivky, nepravidelné profily a zložité vzory. Úlohy, ktoré si predtým vyžadovali dva samostatné stroje, je teraz možné zlúčiť do jedného celku.

Pre zariadenia na spracovanie kameňa ponúka Sawjet viac než len rozšírené možnosti; znižuje potrebu manipulácie s materiálom, eliminuje potrebu prepínania medzi strojmi a šetrí cennú výrobnú plochu.

HKNC-450J je vhodný na spracovanie materiálov, ako je mramor, žula, umelý kremeň, vápenec, keramika a spekaný kameň. Bežné aplikácie zahŕňajú kuchynské dosky, kúpeľňové umývadlá, výrezy na umývadlá, dosky na mieru, kamenné intarzie a architektonické dekoratívne panely.

Kľúčové vlastnosti:

5-osové CNC riadenie

HKNC-450J je vybavený talianskym 5-osovým CNC riadiacim systémom ESA. Koordinuje viacero pohybových osí súčasne, pričom kombinuje otáčanie a nakláňanie reznej hlavy na vykonávanie obrábania z rôznych uhlov.

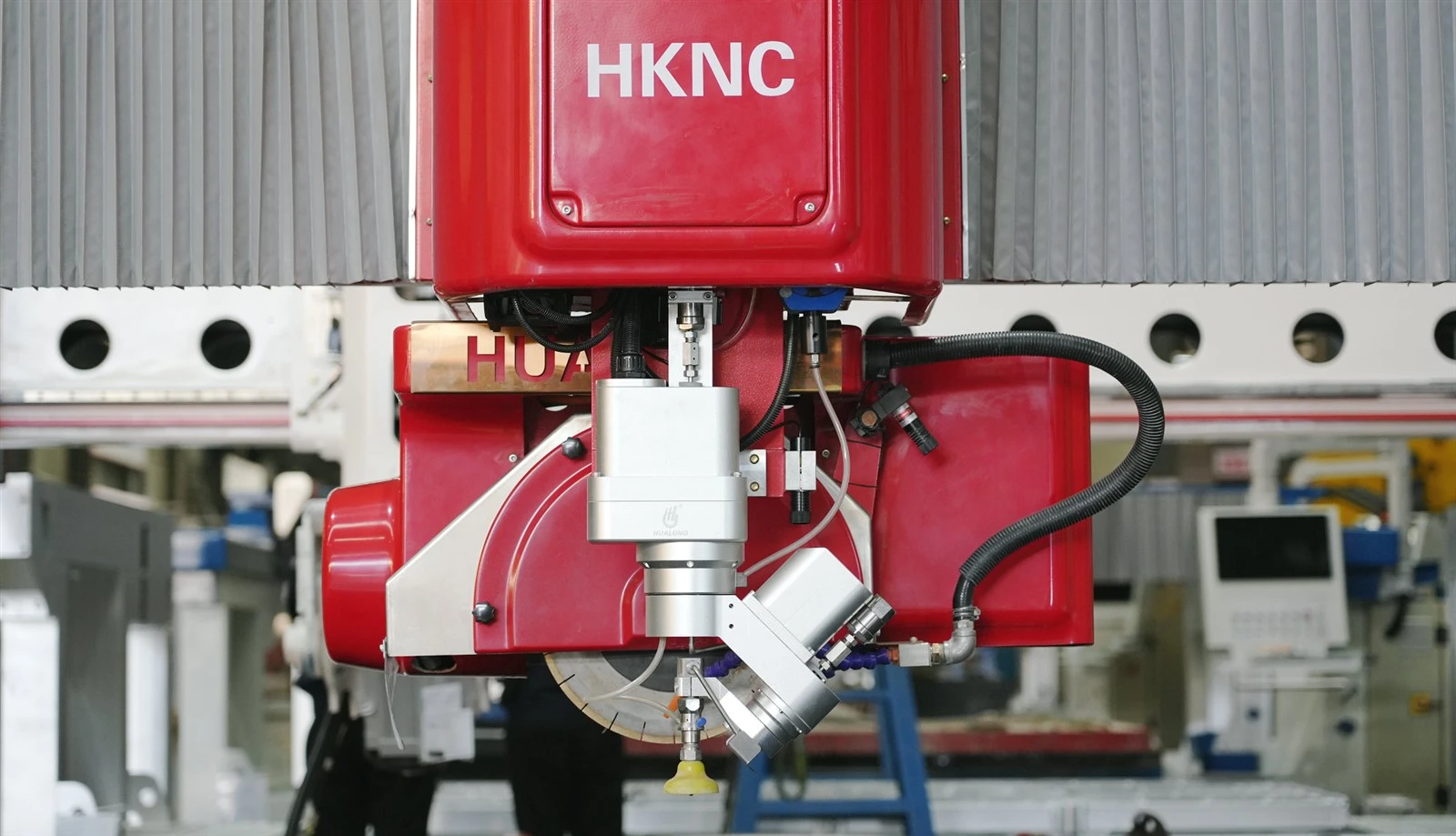

Rezacia hlava píly podporuje otáčanie 0 stupňov -360 stupňov a naklápanie 0 stupňov -90 stupňov, zatiaľ čo hlava vodného lúča podporuje otáčanie 360 ​​stupňov a nakláňanie až do 60 stupňov.

Tento stroj ponúka väčšiu flexibilitu ako štandardné PLC mostové píly pre zákazky vyžadujúce pokosové rezy, 45-stupňové spoje alebo zložité uhlové obrábanie.

Výrazný rozdiel medzi HKNC-450J a štandardnými mostovými pílami je v tom, že píla aj vodný lúč zdieľajú rovnakú platformu spracovania.

Jedna doska môže podstúpiť primárne rezanie pílovým kotúčom, po ktorom bezprostredne nasleduje vnútorný výrez a zložité opracovanie obrysu pomocou vodného lúča, čím sa eliminuje potreba premiestňovania materiálu do samostatného stroja s vodným lúčom.

ESA CNC + Pegasus CAD/CAM

Stroj využíva taliansky riadiaci systém ESA CNC s 21,5-palcovou farebnou dotykovou obrazovkou.

Softvér Pegasus CAD/CAM umožňuje grafický návrh a prípravu obrábania, podporuje import súborov CAD, ako je DXF.

Pre jednoduché rezacie úlohy je k dispozícii aj ručná prevádzka, ktorá vyhovuje špecifickým potrebám výroby.

Vkladanie dosiek a využitie materiálu

V prípade závodov na spracovanie kameňa sa primárny záujem často netýka iba rýchlosti rezania; zásadná otázka znie: presne koľko hotových výrobkov možno získať z jednej dosky?

HKNC-450J umožňuje vkladanie na základe fotografií dosky. Umožňuje strategické umiestnenie dielov, ktoré sa majú spracovať, berúc do úvahy chyby dosky a rozmery produktu.

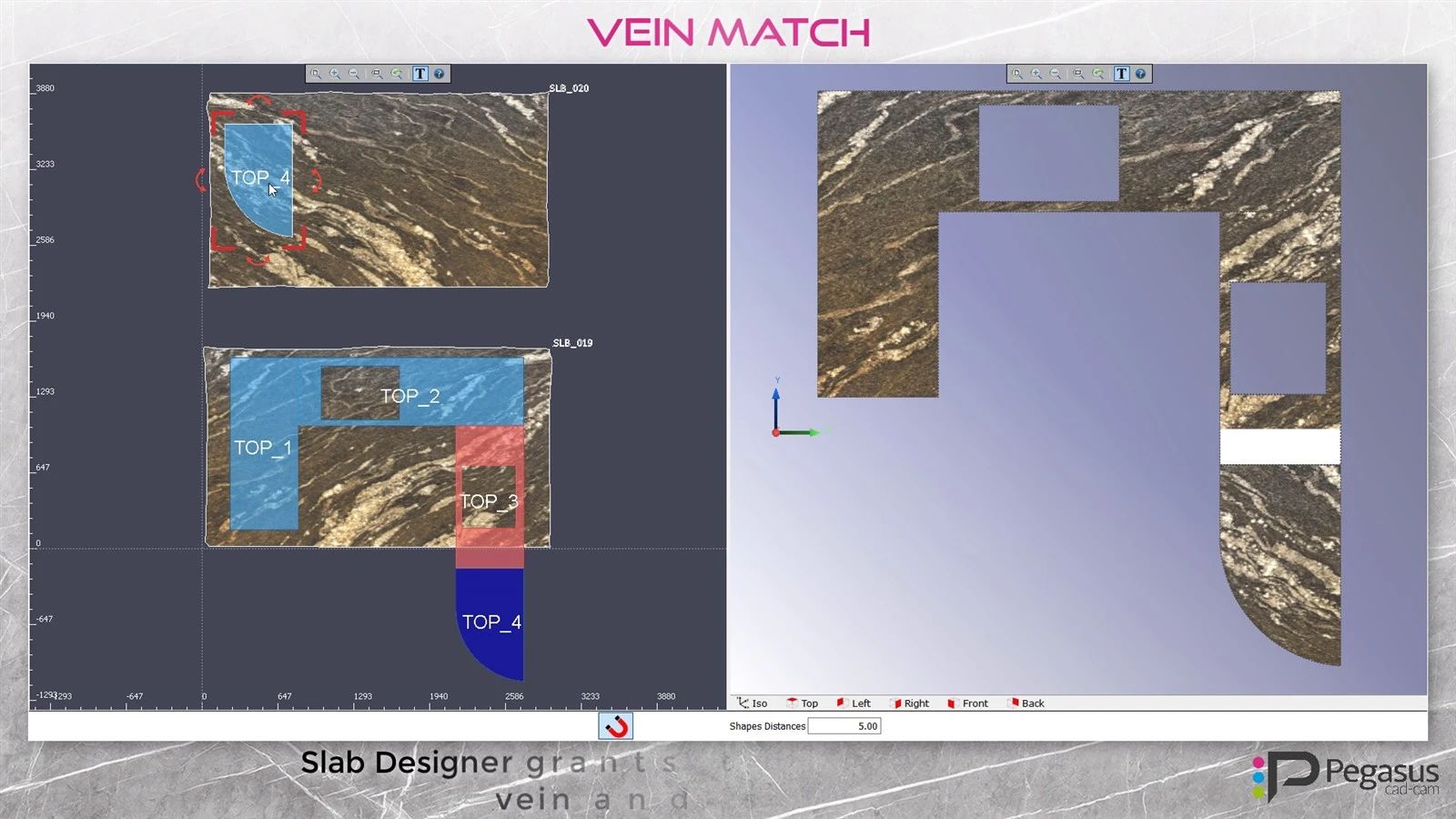

Voliteľná funkcia prispôsobenia žíl

Pri prírodných kameňoch, ako je mramor, smer žilkovania na jednej doske priamo ovplyvňuje konečný estetický výsledok. Funkcia prispôsobenia žíl sa osvedčí najmä pri projektoch vyžadujúcich zarovnanie žíl, bezproblémové spájanie alebo kontinuálne vzory žíl.

Servo systém Yaskawa

Primárne pohybové osi CNC využívajú servomotory a riadiace systémy Yaskawa, integrované s komponentmi prevodovky, ako sú lineárne vedenia HIWIN.

Sklopný pracovný stôl

Pracovný stôl sa nakláňa medzi 0 stupňami a 85 stupňami. Veľké kamenné dosky sú ťažké, takže manuálne nakladanie a vykladanie je ťažkopádne; sklopný pracovný stôl umožňuje oveľa pohodlnejší proces nakladania a vykladania

Aplikácia:





Výroba kuchynskej dosky:

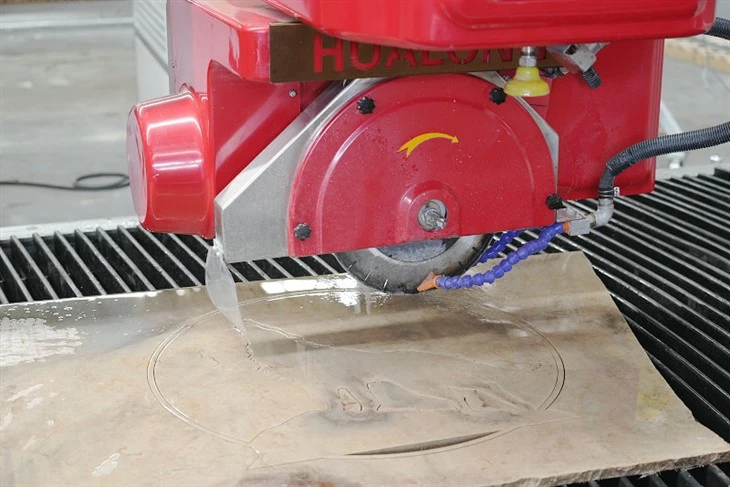

Najprv sa použije pílový kotúč na vykonanie väčšiny priamych{0}}rezov, po ktorom nasleduje vodný lúč na vyrezanie otvorov drezu, oblúkov alebo špeciálnych tvarov.
Tento pracovný postup umožňuje dokončiť primárne úlohy rezania na jednej doske, čím sa minimalizuje potreba opakovanej manipulácie s materiálom.



Kúpeľňové dosky:

Hoci kúpeľňové dosky sú vo všeobecnosti menšie ako veľké architektonické dosky, často vyžadujú výrezy umývadla, zaoblené rohy a jedinečné profily.

Pílový kotúč zvládne počiatočné hrubé rezanie, zatiaľ čo vodný lúč zvládne úseky vyžadujúce zložité tvary.

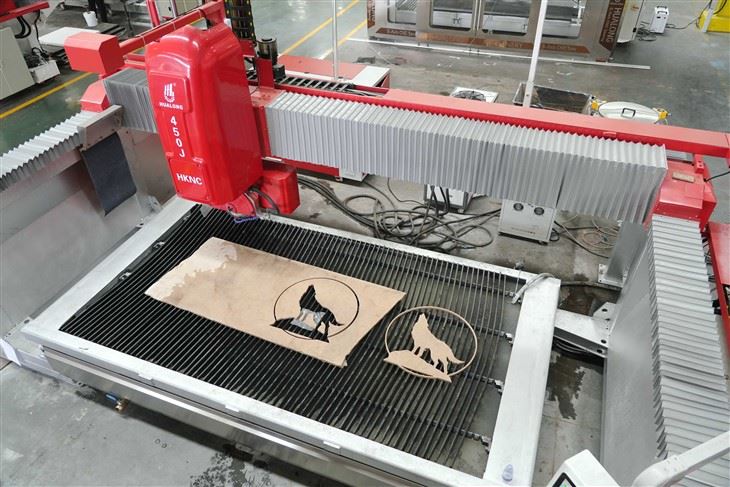

Kamenné intarzie a vzory:

Pri vzoroch zložených z rôznych farieb alebo materiálov dokáže vodný lúč vyrezať požadované tvary, ktoré sa následne zmontujú.

Tento spôsob spracovania je obzvlášť vhodný-pre vlastné projekty.



Architektonický kameň:

Stavebné projekty často zahŕňajú-neštandardné rozmery a jedinečné uhly.

5-osový rezací systém znižuje potrebu manuálneho premiestňovania a zjednodušuje spracovanie zložitých uhlov.



Keramika a spekaný kameň:

Toto zariadenie je možné použiť aj na spracovanie výrobkov z keramiky a spekaného kameňa, ktoré vyžadujú vlastné rozmery, nepravidelné profily alebo vnútorné výrezy.
